Monitor Tester, versión 2.0.1

Ofrecemos un programa de testeo de imagen: "Monitor Tester (versión 2.0.1)".

Siempre entusiastas a la hora de calibrar la imagen de un monitor sabemos la valiosa utilidad del servicio que prestan estos programas de testeo de imagen, sin la cual resulta muy difícil ya que la calibración "a ojo" sin abstracción de parámetros de imagen deja muchos puntos librados al azar y con alto grado de inexactitud e ineficiencia en el resultado final de una imagen.

Este programa es de aplicación gratuita y contiene unas opciones muy interesantes y originales, de un desarrollo muy simple. Los invitamos a que lo utilicen y sea parte del set de herramientas de su taller:

Monitor Tester (Versión: 2.0.1)_bajar

http://www.softdarek.prv.pl/
Autor: Dariusz Zamlynski
tvdarekz@yahoo.com

Imágenes de la actual versión

-

Samsung 400Nb CKA4217, monitor TRC de 14 pulgadas.

-

Presentamos el monitor Samsung 400Nb CKA4217, excelente monitor que con sus más de trece años de servicio nos sorprende tanto el mantenimiento de la calidad de imagen como la robustez de diseño siendo para la época en que salió al mercado (1.998) un diseño avanzado en relación a los demás monitores que circulaban en ese entonces, y por supuesto la calidad ni hablar...

Eeprom:

Eeprom Samsung 400Nb

Diagrama Eléctrico del monitor Samsung 400Nb CKA4217:

-

Philco MH-570, monitor TRC de 15 pulgadas.

-




Este monitor es el "gemelo" del Tonomac NH-570N tanto el chásis como el gabinete, pero por supuesto la eeprom varía. Este valioso dato es el que publicamos a continuación:

Eeprom:

Eeprom Philco MH-570

La resistencia R737 del monitor Philco MH-570 es de 4,7 K/2W (al igual que en el Tonomac NH570N se recomienda cambiarla ya que siempre están sobrecalentadas a punto de abrirse).

-

NOKIA V1.0a, Monitor Test

-

Este programa NOKIA V1.0a es una de las primeras versiones del popular test de imagen NOKIA para monitores, ofrece algunas opciones interesantes que no posee la versión clásica y se convierte en una herramienta más a la hora de exigir la mejor imagen de una monitor en su calibración.

NOKIA V1.0a, Monitor Test

-

Commodore WH-572, monitor TRC de 15 pulgadas.

-
Presentamos el monitor Commodore WH-572, un sencillo monitor de 15 pulgadas.

Su marca nos recuerda a las legendarias computadoras "Commodore 64K" !!... computadora que venía dentro del teclado mismo... pero, en este mundo de la oferta y la demanda vemos en la práctica que dista mucho de ser aquélla marca pionera pues es simplemente un chásis genérico de los que usan los Tonomac.
Seguramente el presitigioso nombre "Commodore" habrá sido vendido a alguna empresa que ensambla distintos tipos de aparatos electrónicos y/o eléctricos, tal como sucedió con la "Ranser"

Por el momento solo disponemos de la Eeprom:

Eeprom Commodore WH-572

-

Samsung 753DFX, 753s/v, 76DF/V/E. Chásis AN17K/L; monitores TRC de 17 pulgadas.

-
El legendario Samsung 753s, monitor TRC que posee una imagen excelente, dentro de este combo de información:

Manual de Servicio y Diagrama Eléctrico:

Diagrama Eléctrico solo:

Eeprom:

Eeprom Samsung 753s

-

SONY, test de imagen

--

Presentamos este programa de testeo de imagen SONY para monitores.

Con este programa, junto al de NOKIA, podremos ajustar los distintos parámetros de imagen de los monitores.

El test SONY y el test NOKIA son programas similares, pero cada uno tiene sus particularidades que permiten, entre los dos, dar un ajuste más exacto y exigente en cuanto a la calibración de la imagen de cualquier monitor.

Hacer uso cotidiano de estos test de imagen nos hace aprender y descubrir las mínimas diferencias de calidad de imagen que pudiesen tener entre un monitor y otro.

Con estos programas de testeo en acción no hay excusa que valga: todo queda al descubierto.

Test de imagen SONY:

Test SONY

--

IBM E50, chásis CA-138; monitor TRC de 15 pulgadas.

EL monitor IBM E50 tiene el mismo chásis y tubo que el LG 500G por lo que el diagrama eléctrico son correspondientes, en cambio la eeprom es distinta.
Por el momento no contamos con el manual de servicio IBM pero ofrecemos el del LG, que publicamos unos post antes, es el mismo manual nada más que entre una marca y otra cambia la portada.

Eeprom:

Eeprom IBM E50



Diagrama Eléctrico y Manual de Servicio:

Diagrama eléctrico y Manual de Servicio, CA-138

-

ACER AC501, monitor TRC de 15 pulgadas.

Este monitor Acer suele venir con tubos Samsung.

Eeprom del monitor Acer AC501:

Eeprom_Acer AC501.zip

-

LG 500E, 500G, 505E/G Chásis CA-138, monitores TRC de 15 pulgadas

-
Diagrama Eléctrico y Manual de Servicio del chásis LG CA-138:

Eeprom del monitor LG 500G:

Eeprom LG 500G

Este chásis CA-138 de la marca LG lo podemos encontrar en distintos modelos tanto en LG como en IBM.

Los que tenemos registrados son:

En 15 pulgadas LG, los modelos:
Studio Works 505E
Studio Works 505G
Studio Works 500E
Studio Works 500G

En 17 pulgadas LG:
FLATRONez T710SH (pantalla plana).

En 15 pulgadas IBM, el modelo:
E50


-

AOC CT700g, monitor TRC de 17 pulgadas.

El AOC CT700g es el hermano del CT700GPA, que publicamos en el post anterior, con distinta placa.

Eeprom del monitor AOC CT700g:

Eeprom AOC CT700g.zip

-

AOC CT700GPA, monitor TRC de 17 pulgadas.

Eeprom del monitor AOC CT700GPA:

Eeprom AOC CT700GPA.zip

-

IBM E74, chásis CA-119, monitor trc de 17 pulgadas.

-
Aquí presentamos el monitor IBM E74, de 17 pulgadas con chásis CA-119.
Estos chásis que utiliza IBM son los mismos de los LG.

Diagrama Eléctrico y Manual de Servicio:

Eeprom:

Eeprom_IBM E74

-

Daewoo 531X, monitor TRC de 15 pulgadas

-
Diagrama Eléctrico y Manual de Servicio:

-

BenQ Q7T4-FP71G, monitor LCD de 17 pulgadas

Diagrama Eléctrico y Manual de Servicio:

Este pdf, del monitor LCD de 17 pulgadas BenQ Q7T4-FP71G, está muy bueno, trae toda la información técnica y de servicio con imágenes de desarmado del gabinete, entre otras cosas.
-

Philco MH778, monitor TRC de 17 pulgadas

Este monitor es un calco idéntico al Tonomac NH776N en cuanto a la placa y al gabinete, tal cual sucede con algunos o al menos en parte, con monitores LCD; lo que nos indica tal vez que estas empresas son la misma corporación con distinto etiquetado. La única diferencia entre el Philco NH778 y el Tonomac NH776N es la eeprom.

Eeprom:

Eeprom Philco MH778

-

Phillips107E5, monitor TRC de 17 pulgadas

He aquí un excelente monitor de calidad "LG Phillips"

Por el momento sólo disponemos de la data de la eeprom:

Eeprom_Mon17pulg_Phillips107E5.zip

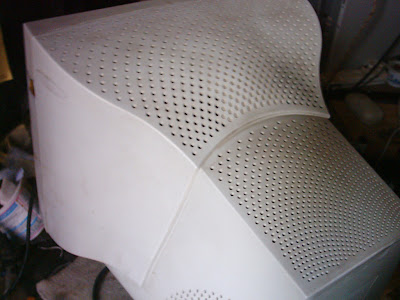

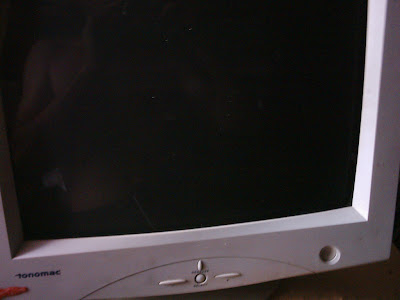

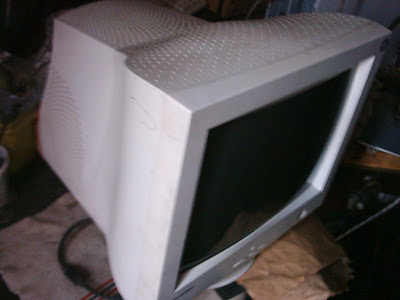

Tonomac NH776, monitor TRC de 17 pulgadas (no es el "NH776N")

-

Este es el Tonomac NH776, monitor TRC de 17 pulgadas

Pudimos comprobar que este monitor tiene idéntica plaqueta que el Tonomac NH570 de 15 pulgadas, con la diferencia del fly back (2 focos para el de 17 pulg., y 1 foco para el de 15 pulg.)

De igual manera son similares o idénticos (en sus plaquetas) los monitores Tonomac NH570N con el Tonomac NH776N, de 15 y 17 pulgadas respectivamente

Por supuesto, cada monitor tiene su data de Eeprom: una para cada modelo

Ahora ofrecemos el archivo de datos de la Eeprom del Tonomac NH776:

Eeprom monitor Tonomac NH776.zip

El valor de la resistencia R683 = 0,89 Ohm/2W.... u 8,9 Ohm/2W (este valor lo tenemos en duda hasta que nos cercioremos en algún monitor que tenga esta resistencia con sus código de colores intacto -si alguien lo sabe con certeza agradeceremos comunicarlo- ya que la resistenica que nos tocó estaba quemada y apenas se identificaban los colores)

Pudimos comprobar que en el NH570 el valor de la resistencia R683 es de 47 Ohm/2W, pero por el momento no pudimos corroborar que sea asi para el NH776... De todas formas se podrían ensayar los dos valores. De por sí esta resistencia trabaja muy exigida por lo que es normal verla recalentarse

El capacitor de poliéster C619 = 5,6nF/1Kv

El transistor de salida Horizontal original es el TH = J6815

Si les llega el monitor con la resistencia R683 y el capacitor C619 reventados recomendamos revisar también los transistores Q618 y Q619 (D644 y D664 respectivamente) porque seguramente estarán abiertos o en corto; y, por supuesto cambiar todos los electrolíticos del +B: 100uF/100V y 47uF/250V

-

LG FB795B, monitor TRC de 17 pulgadas

Diagrama eléctrico del monitor trc LG FB795B:

-

Dell D1025TM (UltraScan™ 1000HS Series), monitor TRC Sony Trinitron 17 pulgadas

Diagrama Eléctrico:



Para ver las características técnicas del monitor Dell D1025TM ingresen en el link:

http://support.dell.com/support/edocs/monitors/55341/

-

LG chásis CA-131 Studioworks 710E/S/B, monitores TRC de 17 pulgadas

Este LG chásis CA-131, de los modelos Studioworks 710E, 710S y 710B, utilizan el LM1445T como amplificador de colores y el LM1246 DDA como procesador de video y OSD

Manual de Servicio y Diagrama Eléctrico:

--

LG chásis CA-133 (modelos: StudioWorks-500E,G, Flatron ezT710SH, etc.), monitores TRC de 17 pulg.

Estamos publicando el LG chásis CA-133

Debido a que hemos comprobado que hay muchos modelos de monitores LG con igual chásis vamos a dar como premisa el chásis y mencionaremos luego los modelos en los que se puede encontrar tal chásis.

Por lo que se podrá apreciar hay monitores, por ejemplo, modelo 710E que cuentan con chásis CA-136, CA-133, o el caso del T710SH que tiene el mismo chásis que el 710E nada más que cuenta con pantalla plana; vemos que cambian los amplificadores de colores como variante entre los distintos chásis por citar una diferencia...

Asi que ante tantas similitudes y diferencias entre modelos de estos LG vamos a hacer hincapié en el chásis (que está escrito en la parte trasera del gabinete) que es la única forma de no errarle en caso de estar buscando el diagrama exacto

--

Tonomac NH570, monitor TRC de 15 pulgadas (no confundir con el "NH570N")

--

Aquí vamos con un primo del tanquesito menor de los Tonomac, al cual vimos en el post anterior, el monitor trc Tonomac NH570 de 15 pulgadas.

Este monitor por fuera es idéntico al NH570N, pero por dentro nada que ver...

DATA DE LA MEMORIA EEPROM:

Eeprom monitor Tonomac NH570.e2p

RESISTENCIA R638:

La resistencia R638 del monitor Tonomac NH570 es de 47 Ohm/2W

CAPACITOR C619:

El capacitor C619 del monitor Tonomac NH570 es de 5,6 nF/1KV

No está de más en mencionar si alguien quiere colaborar con información o imágenes de monitores, será su aporte bien recibido

--

Tonomac NH570N, monitor TRC de 15 pulgadas

--

El monitor Tonomac NH570N de 15 pulgadas, que presentamos ahora, es el hermano menor del "tanquesito" NH776N

Así como su hermano el diagrama de este monitor no está disponible (vaya uno a saber porqué), por lo que andan dando vuelta varios "diagramas" que dicen ser de este monitor y que por supuesto no corresponden a este modelo

La placa es prácticamente la misma que la del "tanquesito" mayor NH776N salvo que lleva menos cantidad de componentes, fly back de 1 foco, etc.

Algunos de estos Tonomac tienen tubo (TRC) Samsung, en tanto que los demás tienen tubos genéricos

La falla más repetitiva que tiene este monitor Tonomac NH570N es la de soldaduras y la de Eeprom, por lo que ponemos a disposición el archivo de la memoria Eeprom tipo 24C08

Eeprom:

Eeprom monitor TRC Tonomac NH570N.zip

(Este archivo está debidamente probado, funciona a la perfección, pero si no logran abrirlo correctamente, por favor, háganoslo saber)

La resistencia R737 del monitor Tonomac NH570N es de 4,7 K/2W.

Este dato es de suma importancia porque esta resistencia trabaja muy exigida (la original pareciera ser de 1W) y con el tiempo se quema quedando ilegible su valor en ohmios (incluso antes de abrirse).

--

Ponyprog, programa para leer y grabar memorias Eeprom, Tutorial

--
Otra de las herramientas básicas que ofrecemos a continuación es el programa Ponyprog para grabar memorias Eeprom:

PONYPROG.ZIP

Su instalación es muy sencilla y viene con un tutorial que no deja ni siquiera mínima duda:


Si ya hemos ensamblado un circuito programador, como el que ofrecemos unos post antes, entonces ya, con el Ponyprog, estamos listos para manejar la data de las memorias

--
